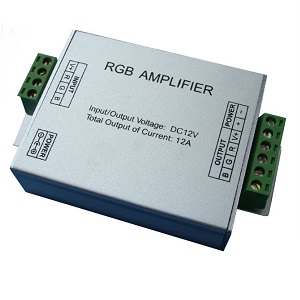

RGB förstärkare12-24VDC
Vår Signalförstärkare till LEDstrips klarar en ström på max 4A på var kanal. Förstärkaren har 4st kanaler. 4A ger en total maxbelastning på 48W vid 12VDC (P=U*I = 12*4=48W) För att förstärka större laster än 48W använder man därför flera kanaler samtidigt.
När man installerar LEDstrip och behöver förstärka signalen (Var 5:e meter på 7,2W/m och 14,4W/m samt var 10:onde meter på 4,8W/m) görs det enl något av följande alternativ:
För enkelfärgade LEDstrips används följande princip:
Vid användning av 7,2W/m (Total effekt på 5 meter: 36W) används endast en kanal för att förstärka signalen.
Inkoppling enligt nedan:
Vid användning av 4,8W/m (Total effekt på 10 meter: 48W) samt 14,4W/m (Total effekt på 5 meter: 72W) används endast två eller fler kanaler för att förstärka signalen.
(48*2=96W max belastning)
Inkoppling enligt nedan:
För RGB LEDstrips används följande princip:
Artikelnr: 61053
Effekt: max 144W, 3 kanaler med 4A/kanal
Dimension: L105 x B65 x H25 mm
